■ 賽事場館內，異形顯示屏燃亮視覺驚喜
■ 商業街區里，裸眼3D巨幕轉瞬“破墻而出”
■ 演藝舞臺上，LED高清大屏聯動視聽精彩……
當前，各式各樣的LED顯示屏正以創新的顯示效果與豐富造型，拓展著人們感知視覺世界的維度。而這些視覺盛宴的背后，都離不開“幕后操控者”——LED驅動技術。
你會否好奇，LED驅動技術是如何精準控制LED器件，使器件在恰當時刻發出恰好的光？
「 技術解析 」
LED顯示屏背后的驅動方案 目前市場應用于LED顯示產品上常見的兩大驅動方案，分別為PM驅動和AM驅動。 ▋“集中管理”型——PM驅動 PM驅動（全稱Passive Matrix，被動矩陣式驅動）是通過顯示器件陰陽極構成矩陣狀，并以掃描方式控制點亮顯示器件的驅動方式。

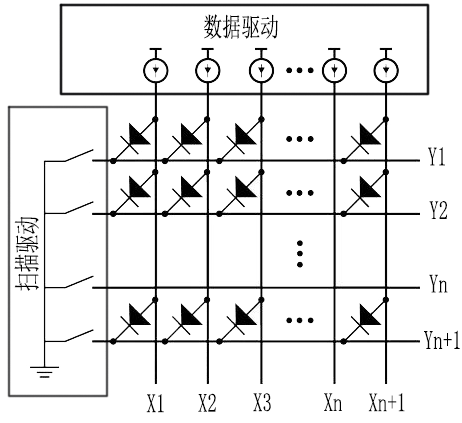

▲PM驅動典型電路示意圖
該方式采用“逐行掃描”機制：當某一特定的第Y列掃描線和第X行掃描線被選通的時候，其交叉點（X，Y）的LED器件即被點亮。整個屏幕以這種方式進行高速逐點掃描點亮即可實現畫面顯示。
▋“專屬服務”型——AM驅動 AM驅動（全稱Active Matrix，主動矩陣式驅動）是采用獨立驅動電路對顯示器件（或像素）進行一對一控制的驅動方式。

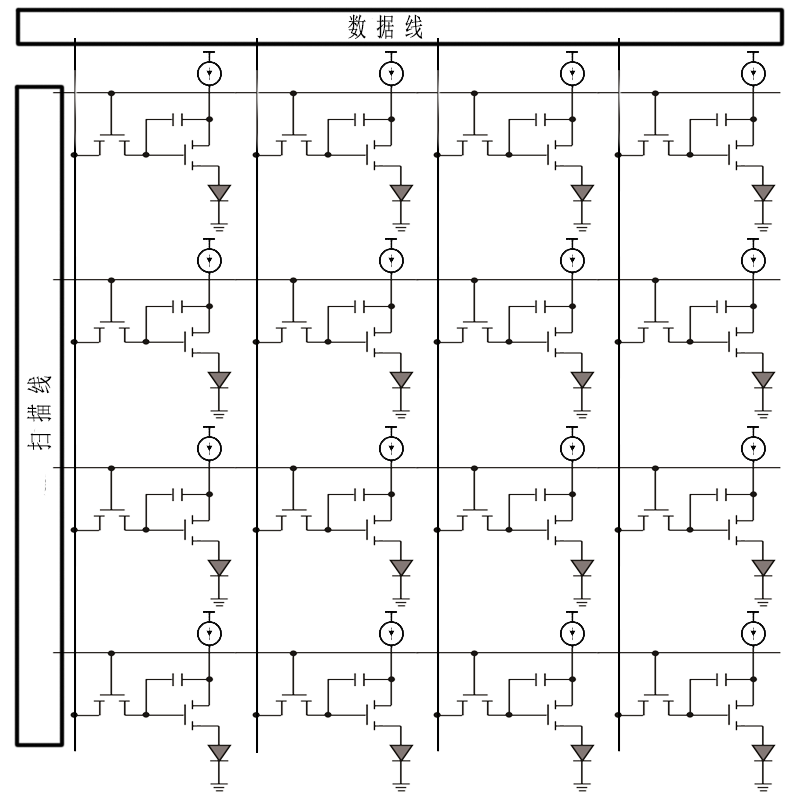

▲AM驅動典型電路示意圖
該驅動方式好比為每個顯示器件配備“開關元件”，可直接控制器件的導通或關閉，從而實現器件的連續或獨立地發光。
「 技術辨析 」 兩大驅動方案的優缺對比 在LED顯示技術的實際應用中，兩大驅動方案各有千秋，需根據具體應用需求進行權衡。

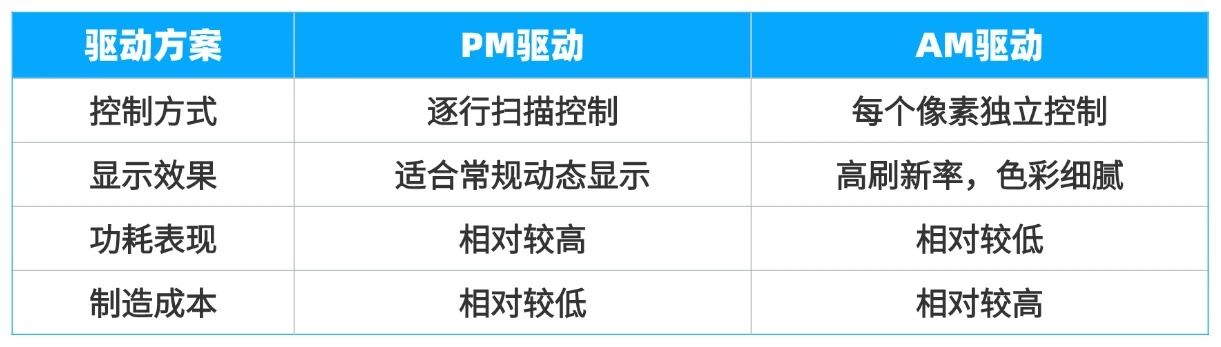

▲PM與AM驅動方案對比圖
1 PM驅動方案 優點：電路結構簡單，易于規模生產和維護，成本效益突出，應用范圍更為廣泛。 缺點：因采用逐行掃描的工作方式，在追求極高刷新率、極高灰度等級時可能存在瓶頸，容易出現“串擾”（即相鄰像素間的干擾）等現象。
2 AM驅動方案 優點：因其獨立控制特性，可實現更佳的亮度均勻性、更快的響應速度、更豐富的色彩灰度以及更低的頻閃，畫面表現更為細膩穩定。 缺點：每個器件都需要集成獨立的驅動電路，導致設計復雜、成本高昂，且在極高密度微縮化方面面臨挑戰。
「 技術應用 」 國星光電顯示產品與驅動方案融合 在驅動技術路徑上，國星光電以市場需求為導向，致力于推動LED高清顯示產品精準適配PM與AM驅動方案，提升整體顯示性能，助力終端應用構建差異化競爭優勢。 PM驅動+MIP方案打造黃金組合 基于PM驅動方案對顯示器件單體亮度、快速響應及一致性等方面的具體要求，國星光電依托自主研發的MIP（Mini/Micro LED in Package）封裝技術，推出應用于高清顯示屏的MIP系列顯示器件及面板產品，可精準適配驅動方案，實現顯示性能的全面提升。
▲國星光電自主研發的MIP系列AS面板，結合PM驅動方案，可呈現更出色的顯示效果和更優異的能效表現
該系列產品通過采用微型獨立封裝結構、集成封裝工藝、精簡內部結構等方式，在搭配PM驅動方案下，實現了刷新率高達3840Hz、低灰畫面均勻性提升至95%以上，峰值亮度2000nits以上等出色的顯示效果，能為會議一體機、家庭影院、LED虛擬影棚等高端顯示應用提供有力的技術支持。
AM驅動+MIP方案探索前沿應用 面對AM驅動方案對顯示器件電流均勻性與低驅動電壓的嚴苛要求，國星光電積極推進MIP封裝技術創新發展，通過優化封裝結構、聯合IC與驅動廠商協同開發等舉措，提升器件更高電流下的均勻性，以實現顯示畫面的細膩表現與系統功耗的有效降低。 目前，相關技術已在高均勻性靜態電流驅動、AM驅動MIP器件開發等方面取得階段性進展，為未來Micro LED在高端電視、透明顯示等更廣泛領域的應用奠定了技術基礎。
顯示無處不在，精彩值得期待！ 展望未來，國星光電將繼續深入踐行廣晟控股集團FAITH經營理念，做好技術創新探索者與產業升級推動者的角色，以先進的技術和優質的產品點亮千行百業，賦能美好生活期待。
